電磁爐電飯煲電源芯片：SM7015與SM7055的深度對比
類別：產品新聞 發布時間：2025-06-05 13:58:29 瀏覽人數：14097
在電磁爐等小家電產品的電源方案中，SM7015與SM7055芯片都是常見的選擇。兩款芯片雖同屬電流模式PWM控制的功率開關芯片，但在多個方面存在差異，以下是詳細對比：
芯片概述

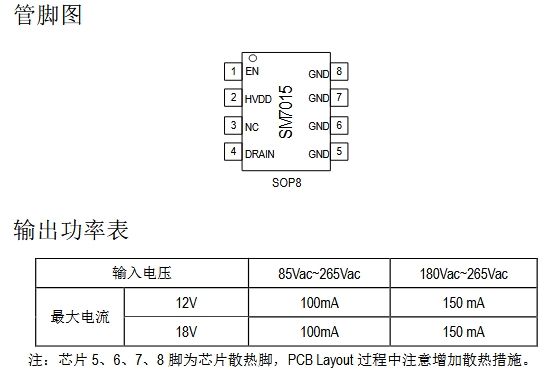

SM7015功率表及管腳圖
SM7055功率表及管腳圖
性能參數對比
| 參數/特性 | SM7015 | SM7055 |
|---|
| 輸入電壓范圍 | 85Vac~265Vac | 85Vac~265Vac |
| 輸出電壓 | 12V/18V | 12V/18V |
| 最大輸出電流 | 12V輸出時最大100mA（85Vac-265Vac）， 18V輸出時最大100mA（85Vac-265Vac） | 85Vac~265Vac 最大電流 200mA 180Vac~265Vac最大電流 250mA |
|
| 開關頻率 | 60KHz | 60KHz |
| 待機功耗 | 小于60mW@220Vac | 小于120mW@220Vac |
| 集成工藝 | 650V單芯片集成 | 730V單芯片集成 |
| 保護功能 | 過溫、過流、過壓、欠壓等 | 過溫、過流、過壓、欠壓等 |
| 封裝形式 | SOP8、T0251 | DIP8 |
應用場景與優勢
SM7015典型應用圖
SM7055：
應用場景：適用于電磁爐、電飯煲等小家電產品電源，還可應用于電氣設備的待機電源等。
優勢：內部集成650V高壓功率管，內置CS電阻，無需外部補償元件，即可實現優異的線性調整率和負載調整率。不需要反饋環路，提高了集成度和系統可靠性。采用了抖頻和智能軟驅動技術，進一步優化了EMC性能。

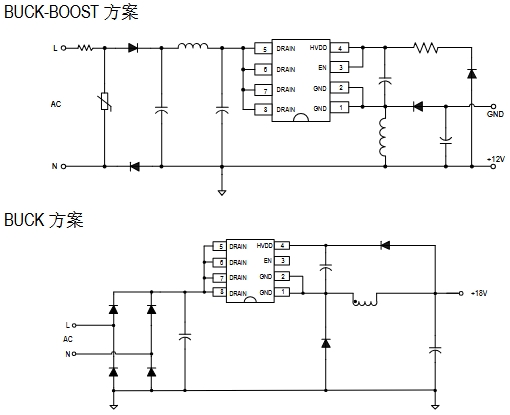

SM7055典型應用圖
芯片的啟動特性對比
芯片的動態響應能力對比
總結
SM7015與SM7055芯片在電磁爐等小家電電源應用中各有特點。如果對輸出電流要求不高，且更注重成本控制和外圍元件的精簡，SM7015是一個不錯的選擇；而若需要更高的輸出電流，或者對EMC性能和集成度有更高要求，SM7055則更具優勢。在實際應用中，還需根據具體的電源需求、成本預算以及產品設計要求等因素，綜合考慮選擇合適的芯片。
