在智能家居領域，電源管理芯片的選擇對于整個系統的穩定性和效率至關重要。SI1321X系列芯片，包括SI13213L/H和SI13215L/H，憑借其出色的性能和緊湊的設計，在市場上贏得了廣泛的關注。本文將探討這兩款芯片的通用性，并提供SI1321X系列的布局示例，以期為相關領域的工程師提供有價值的參考。
SI13213L/H和SI13215L/H是慧創芯耀（Si-Shine）推出的非隔離降壓恒壓芯片，專為智能家居等應用場景設計。SI13213L/H提供3.3V的輸出電壓，而SI13215L/H則提供5V的輸出電壓。兩款芯片均具有寬輸入電壓范圍（85-305VAC）、低輸出紋波、低待機功耗（小于50mW）等特點，并且無需π型濾波或安規電容即可通過EMI測試，大大簡化了外圍電路設計。
輸出電壓：SI13213L/H的輸出電壓為3.3V，而SI13215L/H的輸出電壓為5V。這是兩款芯片最顯著的區別，也是決定它們能否通用的關鍵因素之一。

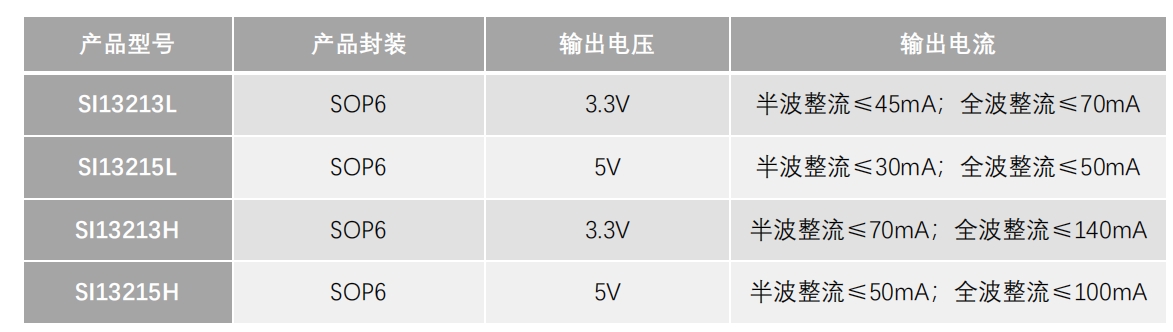

輸出電流：SI13213L在半波整流條件下的最大輸出電流為45mA（L版本）和70mA（H版本），全波整流條件下分別為70mA和140mA。SI13215L在半波整流條件下的最大輸出電流為30mA（L版本）和50mA（H版本），全波整流條件下分別為50mA和100mA?？梢?，SI13213L/H的輸出電流能力略高于SI13215L/H。
輸入電壓范圍：兩款芯片的輸入電壓范圍均為85-305VAC，具有良好的適應性。
待機功耗：兩款芯片的待機功耗均小于50mW，符合智能家居設備對低功耗的要求。
SI13213L/H：適用于對電壓精度要求較高的智能家居設備，如傳感器、微控制器等，這些設備通常需要3.3V的供電電壓。
SI13215L/H：適用于需要5V供電的設備，如某些通信模塊、繼電器驅動電路等。

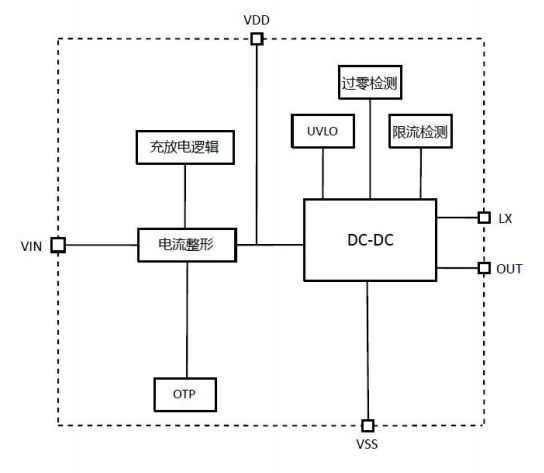

從電氣參數和應用場景來看，SI13213L/H和SI13215L/H在電壓和電流能力上存在明顯差異，因此它們不能直接通用。在選擇芯片時，必須根據具體應用的電壓和電流需求來決定使用哪款芯片。然而，在電路設計和布局方面，兩款芯片具有相似性，可以在一定程度上借鑒和參考。內部框架圖如下所示

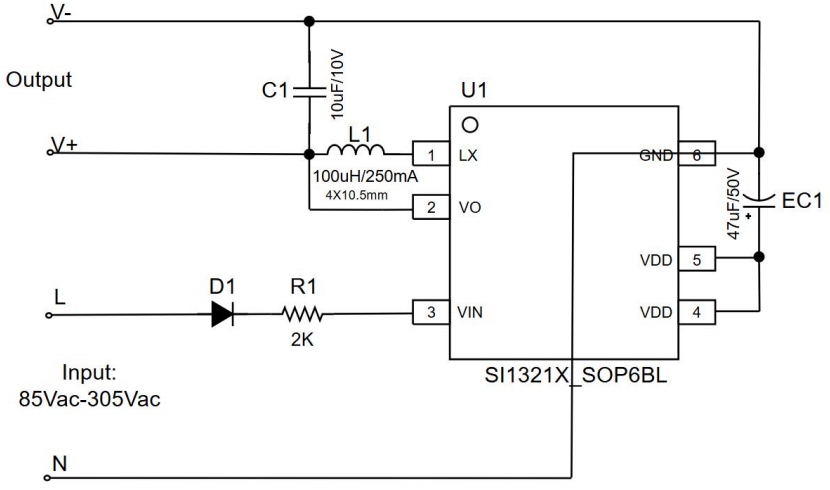

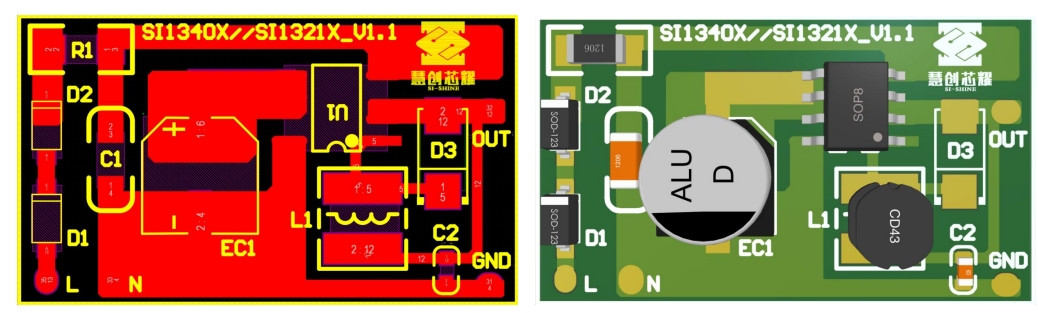

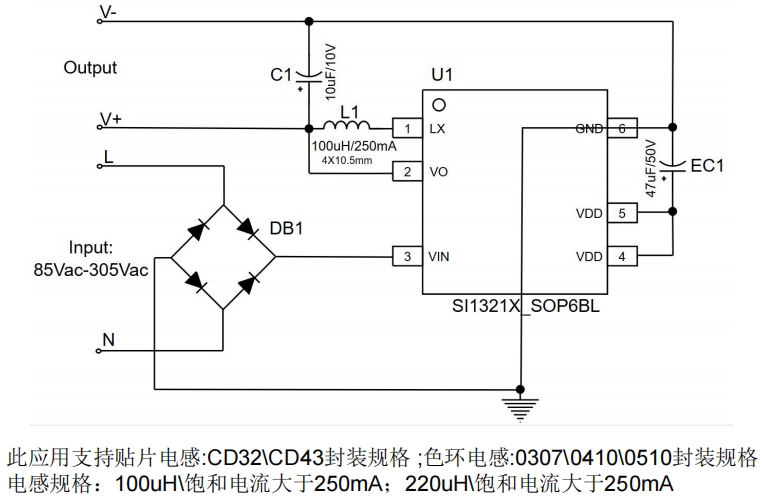

良好的電路布局對于確保電源管理芯片的性能至關重要。以下是一個SI1321X系列芯片的布局示例：
緊湊布局：盡量使芯片及其外圍器件靠近，以減少走線長度和寄生參數。
散熱考慮：確保芯片和功率器件有足夠的散熱路徑，如使用散熱片或優化PCB布局。
信號完整性：避免信號線與功率線平行走線，減少干擾。
芯片位置：將SI1321X芯片放置在PCB的中心位置，便于連接外圍器件。
輸入濾波：在芯片的VIN引腳附近放置輸入濾波電容，如47μF/50V的電解電容，以濾除輸入電壓中的高頻噪聲。
電感布局：將電感（如100μH/0.3A/CD43貼片電感）靠近芯片的LX引腳放置，以減少走線長度和寄生電阻。
輸出濾波：在芯片的VOUT引腳附近放置輸出濾波電容，如10μF/10V的陶瓷電容，以降低輸出電壓紋波。
地線布局：采用星形接地方式，將芯片的GND引腳、輸入濾波電容的負極、輸出濾波電容的負極等連接到同一個地線上，以減少地線干擾。
通過以上布局示例，可以有效地提高SI1321X系列芯片的性能和可靠性，確保智能家居設備的穩定運行。
SI13213L/H和SI13215L/H作為慧創芯耀推出的智能家居電源管理芯片，雖然在電氣參數上存在差異，不能直接通用，但它們在設計理念和外圍電路布局上具有相似性。工程師在設計時，應根據具體的應用需求選擇合適的芯片，并參考布局示例進行電路設計，以實現高效、穩定的電源管理解決方案。
