在現代電子設備中，開關電源的設計越來越注重高性能、低功耗和小型化。BP85224A是一款高性能、高集成度的開關電源驅動芯片，專為全電壓輸入（85~265VAC）的Buck和Buck-Boost變換器拓?fù)鋺?yīng)用設計。它通過高度集成的設計，極大地簡化了電源設計的復雜性，降低了系統成本和體積，同時提供了豐富的保護功能，確保系統的安全性和可靠性。
BP85224A是一款專為小功率輔助電源設計的開關電源驅動芯片，具有以下主要技術規格：
輸入電壓范圍：85~265VAC，適用于全球范圍內的標準電壓輸入。
輸出電壓：固定5V，適合多種低電壓應用場景。
最大輸出電流：0.3A，能夠滿足大多數輔助電源的需求。
待機功耗：低至50mW@230Vac，符合節能標準。
封裝形式：ASOP-7，小型化設計，適合緊湊型設備。
開關頻率：自適應范圍0.6kHz至35kHz，可根據負載和電感自動調整，優化效率和性能。
保護功能：提供輸出短路保護（SCP）、輸出過載保護（OLP）、輸出過壓保護（OVP）、反饋開路保護、逐周期限流和過溫保護（OTP）等，確保系統在各種異常情況下都能安全運行。
BP85224A的內部結構高度集成，包括以下主要模塊：
高壓?jiǎn)?dòng)和自供電電路：無需外部VCC電容，通過DRAIN端對內部VCC電容充電，實現高壓?jiǎn)?dòng)和自供電。
整流二極管：集成1600V整流二極管，直接處理AC輸入，無需外置整流橋。
高壓MOSFET：內部集成650V高壓MOSFET，減少外部元件數量。
電流采樣電路：逐周期限流，無需外置電流采樣電阻，降低設計復雜性。
電壓反饋電路：通過VOUT引腳采樣輸出電壓，實現恒壓控制。
續流二極管：集成續流二極管，優化電路性能。
控制邏輯：采用PWM/PFM多模式控制技術，結合抖頻技術優化EMI性能。

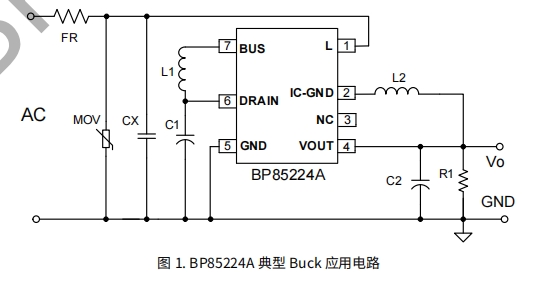

適用：非隔離5 V/0.3 A，如小家電MCU供電、Wi-Fi模組。

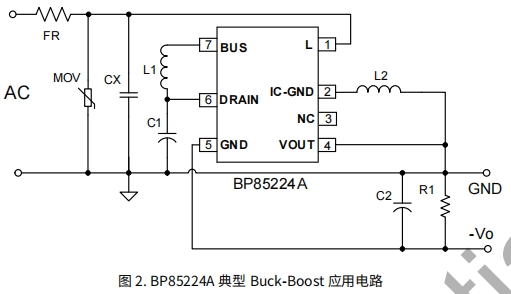

適用：需要負端浮地或隔離需求，但成本仍低于反激。
BP85224A適用于多種應用場景，包括但不限于：
小家電輔助電源：如智能插座、智能開關等設備的輔助電源。
電機驅動輔助電源：為小型電機驅動器提供穩定的電源支持。
IoT設備：智能家居、智能照明等物聯網設備的電源模塊。
智能照明：為L(zhǎng)ED燈條、智能燈具等提供高效、穩定的電源。
BP85224A的設計具有以下顯著優勢：
高集成度：集成了整流橋、MOSFET、電流采樣、電壓反饋和續流二極管，減少了外圍元件數量。
低待機功耗：在230Vac下待機功耗僅為50mW，符合節能標準。
多模式控制：PWM/PFM混合調制技術，優化效率和動態性能。
豐富的保護功能：提供全面的保護機制，確保系統在各種異常情況下都能安全運行。
小型化封裝：ASOP-7封裝，適合緊湊型設備。
BP85224A是一款專為小功率輔助電源設計的高性能、高集成度開關電源驅動芯片。它通過高度集成的設計，極大地簡化了電源設計的復雜性，降低了系統成本和體積，同時提供了豐富的保護功能，確保系統的安全性和可靠性。無論是小家電、電機驅動還是IoT設備，BP85224A都能提供高效、穩定的電源解決方案。
