在當今電子設備日益追求高效、小型化的浪潮中，電源管理芯片扮演著至關重要的角色。而 LP8841SA 高頻 QR 反激恒壓恒流控制器，正是這一領域的杰出代表。它以其卓越的性能、緊湊的封裝以及強大的功能集成，為工程師們提供了一種高效、可靠的電源解決方案。

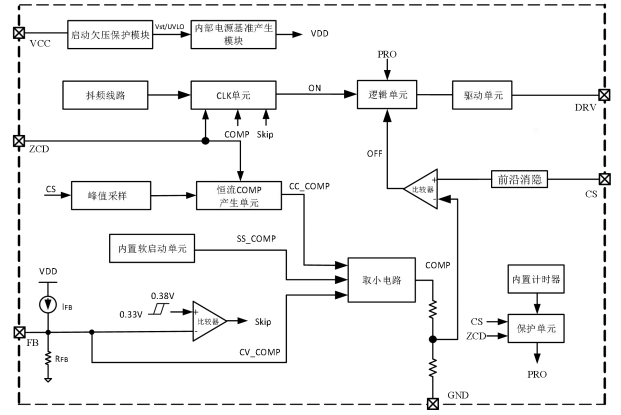

LP8841SA 并非傳統意義上的“PWM 芯片”，而是一顆將模擬、數字、功率驅動以及多重保護融為一體的 “小系統”。其內部可劃分為五大功能集群，如同人體器官般協同工作：
| 功能集群 | 作用類比 | 關鍵電路 |
|---|---|---|
| 電源與啟動單元 | 心臟 | Vst/UVLO、啟動電流源、VCC 鉗位 |
| 時鐘與抖頻引擎 | 節拍器 | 0.25 ms 周期抖頻、±7 % 頻偏、QR/DCM 自適應 |
| 反饋與恒流環路 | 神經中樞 | FB→CS 增益 4×、CC_COMP、MPCM 調制器 |
| 驅動級 | 肌肉 | 11 V/1 nF 驅動、200 ns 上升沿、34 ns 下降沿 |
| 保護網絡 | 免疫系統 | ZCD-OVP/UVP、CS-OTP、Brown-in/out、TSHDN |
核心創新點：
MPCM（最小峰值電流調制）：當 FB 電壓 < 0.8 V 并持續 1 ms 時，芯片自動抬高 CS 參考 200 mV，同時延展死區至 35 μs，實現“降頻不降功率”的平滑過渡。
谷底智能鎖定：軟啟動階段若檢測不到谷底，等待 85 μs；啟動完成后僅等待 12 μs，兼顧啟動速度與輕載效率。
輸入：90 – 264 VAC
輸出：5 V/3 A、9 V/2 A、15 V/1.2 A（自動恒功率）
效率：> 89 % @ 230 VAC，滿載
待機：< 50 mW @ 230 VAC
| 元件 | 計算依據 | 推薦值/型號 |
|---|---|---|
| 變壓器 | 反激 QR 公式，fsw_min = 27 kHz，ΔB = 0.22 T | PQ2020，Np:Ns:Na = 22:3:6 |
| Rcs | IOCC = 1.5 A，VREFCCP = 0.17 V，Np/Ns = 7.3 | 0.33 Ω/0.5 W |
| ZCD 分壓 | VZCDOVP = 3.3 V，Vo_ovp = 22 V | 上 100 kΩ，下 15 kΩ |
| NTC-OTP | 110 °C 觸發，NTC 47 kΩ @ 25 °C | 與 CS 腳串聯 10 kΩ 精密電阻 |
| VCC 電容 | 啟動時間 < 1 s，Ist = 5 μA | 4.7 μF/50 V 低 ESR |

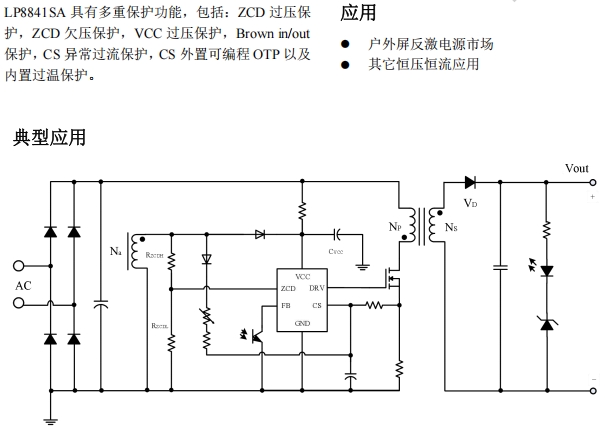

AC → 整流橋 → π 型 EMI 濾波 → 高壓母線
↓

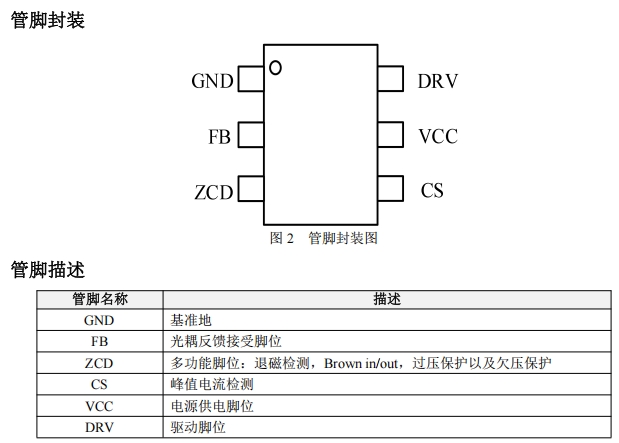

啟動電阻 1 MΩ → VCC (LP8841SA 腳位 5)
↓
DRV (腳位 6) → 驅動變壓器主 MOS (600 V/2 A)
↓
CS (腳位 3) → Rcs 0.33 Ω → 地
↓
ZCD (腳位 2) → 輔助繞組 → 分壓網絡 → 輸出 OVP/OTP/BNO
↓
FB (腳位 1) → 光耦 PC817 → TL431 基準 → 次級 CV/CC 環路
QR 谷底鎖定：用示波器觀察 MOS Vds 波形，確保在第二個谷底導通；若谷底跳躍，可調 ZCD 分壓或降低漏感。
MPCM 進入點：輕載時 FB 電壓應平滑跌落至 0.8 V 以下；若抖動，可在 FB 與 GND 間并 1 nF 電容做斜率補償。
OTP 驗證：熱風槍 110 °C 對準 PCB 背面，觀察輸出電流是否降至額定 60 %，并記錄觸發與恢復溫差 15 °C 的遲滯窗口。
抖頻實測：傳導 EMI 在 150 kHz – 30 MHz 范圍內，QP 值降低 3 – 5 dBμV；頻譜呈“梳子”狀分布，避免單點超標。
熱路徑：芯片 θJA = 240 °C/W，SOT23-6L 封裝，底部 GND 焊盤需通過 4 個過孔直達底層銅皮，確保 < 85 °C @ 45 °C 環溫。
浪涌與雷擊：在 VCC 腳并聯 TVS SMAJ100A，可承受 ±2 kV 組合波；ZCD 腳對地加 1 kV 電容，防止輔助繞組尖峰觸發 OVP。
為何啟動電流僅 5 μA？
芯片采用高壓耗盡型啟動 FET，啟動后自動斷開，損耗 < 30 mW。
能否做 45 W 以上功率？
不建議。DRV 最大 30 V，驅動能力 1 nF/200 ns，適合 < 30 W；如需更大功率，可升級 LP8843（SO-8 封裝，DRV 2 A）。
ZCD 腳懸空會怎樣？
立即觸發 UVP，芯片打嗝；必須保證 Brown-in 電流 > 150 μA。
如何關閉抖頻？
抖頻為硬件固定，無法關閉；如需固定頻率，可選 LP8841S（無抖頻版本，開發中）。
次級同步整流能否直接對接？
可以。DRV 死區時間 34 ns，適配 100 V/5 mΩ SR MOS，效率再提 2 – 3 %。
LP8841SA 以 6-pin 極小封裝，將 QR 反激的“高效率”、恒流環的“高精度”與多重保護的“高可靠”凝練成一顆“單芯片電源站”。從 5 W 手機充電器到 30 W 超薄筆電適配器，它讓工程師在“尺寸、成本、性能”三角中找到了新的平衡點。
當下一款“口紅”型 PD 適配器誕生時，別忘了，那顆藏于角落的 LP8841SA，正像心臟一樣，靜悄悄地跳動。
