舞臺激光燈，總是以其獨特的魅力和強大的表現力，成為舞臺燈光中的明星。然而，傳統的激光燈往往面臨著操作復雜、功能單一、安全性能不足等問題，難以滿足現代舞臺表演對燈光效果的高要求。如今，隨著科技的不斷進步，舞臺激光燈迎來了新的發展機遇。深圳三佛科技開發了基于輝芒微32位MCU的舞臺激光燈方案，憑借其強大的性能、豐富的功能和高度的智能化，為舞臺燈光帶來了全新的變革。
深圳三佛科技推出的舞臺激光燈方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
激光圖案、顏色指令打包成.lfa文件，存入FAT32 SD卡。
MCU上電0.3 s完成FAT索引，512 M字節節目單秒級切換。
內置插補算法：三次B樣條+速度前瞻，折角自動加減速，圖形無鋸齒。
硬件UART+DMA接收DMX512，滿載512幀/s不丟包。
軟件協議棧支持Art-NetⅢ，RJ45網口直連MA3、GrandMA2控臺，一條網線跑64臺燈。
獨創“DMX宏錄制”：燈光師手推控臺→MCU記錄關鍵幀→生成脫機節目，彩排一次=節目永存。
板載MEMS麥克風，F(xiàn)FT 64點@8 kHz采樣，三頻點（Bass/Mid/High）能量映射旋轉速度、縮放比例。
無需提前編程，“DJ打碟，激光即興”——低音炮一起，光束自動脈沖爆閃。
激光功率PID：PD傳感器1 Msps采樣，恒功精度±2 %，避免LED老化后“暴亮”傷眼。
振鏡堵轉保護：線圈電流>1.5 A立即關光，防止靜止單點灼燒幕布。
溫度階梯降額：NTC 10 kΩ熱敏電阻，45 ℃開始線性降功率，70 ℃直接熄光，0風扇也能扛夏季巡演。
USB-C虛擬U盤：插線即識別，拖入.bin完成升級，燈光師自己就能操作。
未來擴展BLE/4G網關，“在珠海給拉薩的燈換圖案”，只需30秒。
舞臺燈最怕“掉幀”——激光圖形一旦出現斷層，觀眾立即出戲。

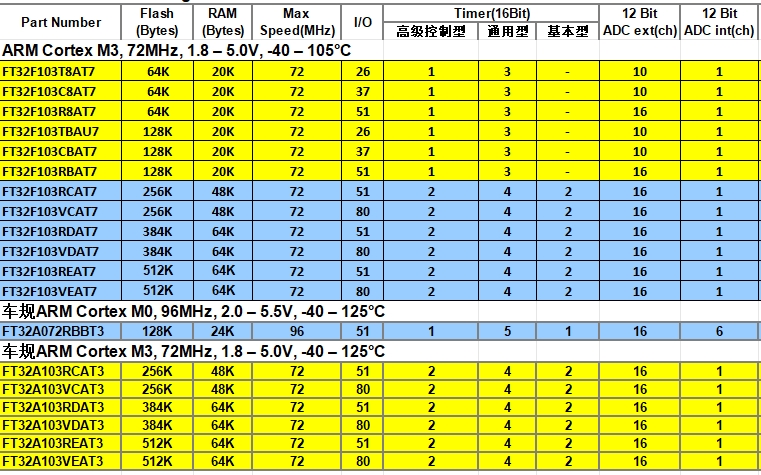

輝芒微FME32F103給出三顆定心丸：
算力冗余：72 MHz主頻，單周期乘法，插補10 kHz坐標點CPU占用<8 %。
外設富到流油：
2×12位ADC，每路1 Msps，實時監測激光器PD電流，閉環恒功；
3×高級定時器，帶死區互補PWM，直接驅動RGB激光器，色彩分辨率16 bit；
5×通用DMA，SD卡→RAM→振鏡坐標，零CPU搬運，畫面不撕裂。
工業級ECO：-40~105 ℃，ESD HBM 8 kV，燈庫“冷熱沖擊”1000次不死機。
| 場景 | 結果 |
|---|---|
| 連續老化 | 45 ℃環境箱，滿功率RGB動畫循環168 h，零死機、零掉色。 |
| 控臺壓力 | GrandMA2全參數快速推桿，512通道@44 Hz，幀延遲<15 ms。 |
| 聲控模式 | 110 dB音樂節現場，低音鼓點同步延遲<30 ms，觀眾體感“音畫同拍”。 |
| OTA升級 | 300臺燈具同步升級，耗時3 min，成功率100 %。 |
舞臺激光燈的智能化發展是大勢所趨，而輝芒微32位MCU憑借其卓越的性能和高度的集成性，為舞臺激光燈的創新提供了強大的動力。從脫機播放到實時聲控，從雙棧通信到OTA升級，這一方案不僅滿足了舞臺燈光師對燈光效果的多樣化需求，更為觀眾帶來了更加震撼的視覺體驗。
以上就是深圳三佛科技分享的舞臺激光燈方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
