農村水箱、屋頂太陽能、小型泵站最怕什么?水滿了沒人知!輝芒微8位MCU用不到20顆元器件,就把“水滿了”變成“嘀一聲”。沒有浮球、不碰金屬,靠?jī)筛銓?dǎo)線就能檢測,整機成本個位數,三分鐘學會裝,五分鐘讓用戶聽見安全。

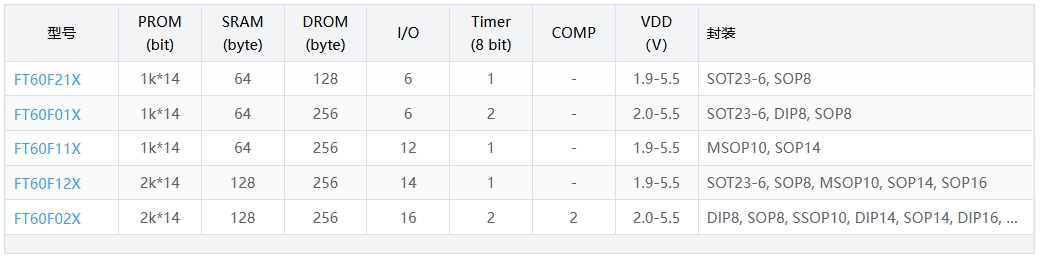

主控:8位MCU,64×8 RAM,SOT23-6超小封裝
供電:3×AAA電池,平均待機8 μA,兩年輕松撐
檢測:電阻式探針,水位沒過=阻抗下降,MCU中斷喚醒
報警:有源蜂鳴器90 dB,紅色LED 1 Hz閃爍,雙重提示
輸出:可選繼電器干接點,驅動220 V排水泵,自動上水/止水

深圳三佛科技推出的簡易水位報警器方案,主控芯片使用輝芒微MCU單片機,MCU實現的功能如下:
裸銅線、不銹鋼釘都能用,結垢也不影響,0.5 s內完成判斷。
連續3次采樣確認才報警,水面波動不誤報。
ADC測電池電壓<3.2 V,蜂鳴器“滴-滴”短叫,LED常亮,提醒換電池。
撥動開關選擇:
自恢復——水位下降自動停止報警;
自鎖——報警后保持,需人工按鍵復位,防止溢流反復。

報警時短按按鍵,靜音10 min,夜間不擾民,10 min后若仍滿水重新報警。
電源端串聯SS14肖特基,整機接口TVS管,農村電網也穩。
電池4.5 V
│
LDO→3.3 V──MCU(FT60F011)
│ │PB0─上拉10 k─探頭1
│ │PB1─上拉10 k─探頭2
│ │PB2─NPN─蜂鳴器
│ │PB3─按鍵+LED
│ │PB4─可選繼電器主循環:
① 中斷喚醒→測電池→低電壓?→滴兩聲+LED常亮
② 再測探頭→連續3次導通?→報警啟動
③ 自恢復模式:探頭斷開→關閉報警;自鎖模式:等按鍵
④ 報警中可短按靜音→關閉蜂鳴器,LED維持閃
⑤ 無事發生→進入SLEEP,8 μA待機 從屋頂水箱到魚塘泵井,水位失控往往只差一聲提醒。輝芒微8位MCU用8 μA的“超低鼾聲”常年值守,在水將溢出的0.4秒發出90 dB的吶喊——簡單、便宜、靠譜,這就是科技給生活的“底限”安全感。以上就是深圳三佛科技分享的簡易水位報警器方案。深圳市三佛科技專注單片機應用方案設計與開發,提供8位單片機、32位單片機。
