HN2301GN 與 HN2301BGN 是兩款20V P溝道增強型功率MOSFET，采用先進溝槽工藝，主打低柵壓驅動、低導通電阻、小體積負載開關。二者封裝、電壓、電流規格幾乎一致，關鍵差異在于Rdson分檔：

結論：GN版電流更大、Rdson更低，適合高效率場合；BGN版價格更優，適合成本敏感型負載開關。

技術亮點：為什么叫“低柵壓神器”？

? 2.5V即可完全開啟

• VGS(th) = -0.4V~-1V，典型 -0.7V
• MCU GPIO 3.3V 直接驅動，無需電平轉換
• 鋰電池側負載開關省掉升壓電荷泵

? 超低導通電阻

• GN：110mΩ（@VGS=-4.5V），4.5V軌效率更高
• BGN：150mΩ（@VGS=-4.5V），成本下降約10%

? 小體積、大電流

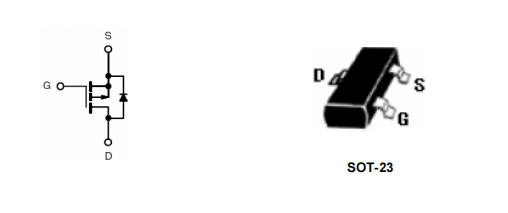

• SOT-23 封裝，占板 2.9mm×1.3mm
• 脈沖電流 10A，輕松應對熱插拔、電機啟動

? 內置體二極管

• VSD = -1.2V@3A，反向續流，省掉外并肖特基
• 適合 H橋、同步整流、反向電池保護

典型應用：一顆MOS管，搞定三大場景

① 鋰電池側負載開關

BAT+ ──→ HN2301GN ──→ 負載
   │
  MCU GPIO（3.3V 直接驅動）

• 關斷電流 <1μA，待機零損耗
• 開啟電阻 110mΩ，1A 壓降僅 110mV，發熱 0.11W

② 反向電池保護

外部電源 ──→ HN2301GN ──→ 系統
   │
  GND（柵極接地）

• 電池反接時 MOSFET 不導通，系統零電流
• 正接時 VGS=-Vbat，自動開啟，零額外功耗

③ PWM 小電機/LED 調光

MCU PWM ──→ 100Ω ──→ HN2301GN ──→ 電機
        │
        GND

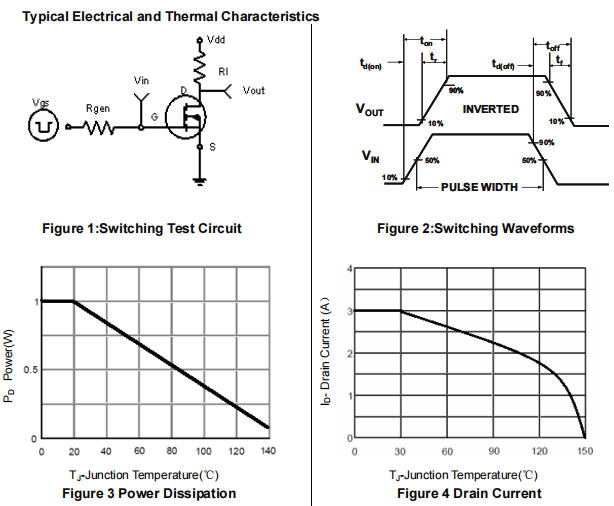

• 開關時間 <50ns，100kHz 無壓力
• Qg = 3.3nC，GPIO 驅動電流 <1mA

實測數據：GN vs BGN 同條件對比

結論：GN版效率更高、溫升更低；BGN版成本優，適合非連續電流場合。

選型速查表

PCB Layout 3 條鐵律

1. 柵極走線短而寬
   長度 <10mm，寬度 >0.25mm，減少寄生電感，避免振鈴。
2. Source 直接接銅皮
   SOT-23 的 2 腳（Source）鋪銅 ≥10mm2，過孔 3×3 到內層，Rdson 再降 5mΩ。
3. Gate 加 100Ω 小電阻
   抑制振鈴，EMI 下降 3dB，尤其適合 PWM 應用。

常見問題速答

深圳三佛科技提供技術支持，批量價格有優勢~

總結：一顆小 MOS，解決“低電壓驅動”大麻煩

HN2301GN/BGN 用 2.5V 超低柵壓、110mΩ 超低導通電阻、SOT-23 超小封裝，把 負載開關、反接保護、PWM 調光 三大功能壓縮到一顆 3 腳器件里。無論是 鋰電池供電的 IoT 設備，還是 3.3V MCU 直接驅動的電機，甚至是 反接保護+ORing 電源，它都能用 最低成本、最小體積、最簡設計 一次搞定。
