PL3378C概述

PL3378C是一款原邊控制，用于反激式開關電源的恒流/恒壓調節器。其高度集成了功率開關，并通過去除光耦以及次級控制電路，在簡化充電器/適配器等傳統的恒流/恒壓設計的同時實現了精確的電流和電壓調節。

PL3378C的復合模式的應用使芯片能夠?qū)崿F(xiàn)低靜態功耗、低音頻噪音、高效率。滿載時芯片工作在PFM模式，隨著負載降低，芯片會逐漸進入到綠色模式，以提高整個系統的效率。
PL3378C同時具有多種保護功能:逐周期峰值電流檢測、VDD欠壓/過壓保護、輸出過壓保護、輸出短路保護和過溫保護等。

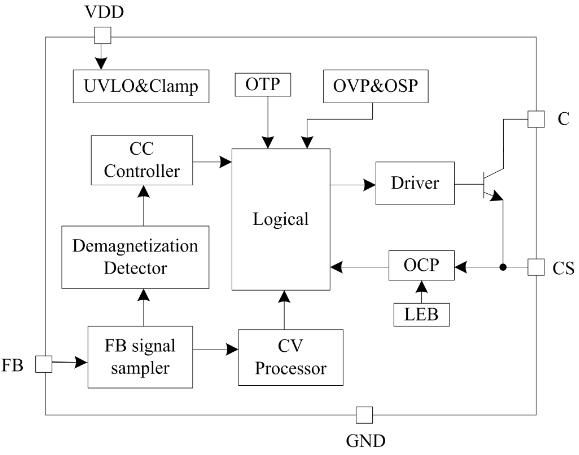

PL3378C內部框架圖主要特點

內置高壓功率BJT管，
全電壓范圍內高精度恒流/恒壓調節去除光耦和次級控制電路，
內置恒流調節的線電壓補償，
內置變壓器電感補償，
內置輸出線補償，
內置可提高效率的自適應PFM控制低啟動電流，
內置前沿消隱，
逐周期電流限制，
VDD欠壓/過壓保護，
輸出過壓保護，
輸出短路保護，
內置過溫保護。

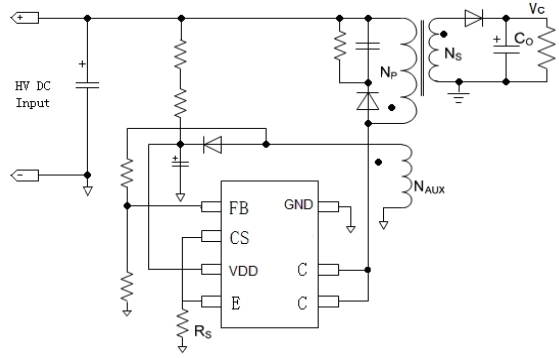

PL3378C典型應用

手機充電器，
小功率率電源適配器，
LED驅動，
消費類的備用電源。
