在當今電子設備日益小型化和能效要求不斷提高的背景下，電源管理芯片的性能和設計變得尤為重要。BP85226D作為一款高性能的電源管理芯片，以其出色的轉換效率和穩定的輸出電壓，成為設計5V/300mA電源解決方案的理想選擇。本文將詳細介紹BP85226D在5V/300mA應用中的參考設計，包括電源規格、電路設計、元件列表以及性能測試數據。

BP85226D電源規格詳解

在設計電源系統時，了解芯片的電源規格是基礎。BP85226D的電源規格如下：

    輸入電壓（VIN）：支持85至264VAC的寬電壓輸入，滿足全球電壓標準。
    輸出電壓（VOUT）：穩定在5V，允許±5%的公差，確保設備穩定運行。
    輸出電流（IOUT）：最大輸出電流為300mA，滿足小型電子設備的供電需求。
    輸出電壓紋波（VRIPPLE）：不超過100mV，保證電源的清潔輸出。
    連續輸出功率（POUT）：高達1.5W，滿足多種應用場景。
    效率（η）：在滿載條件下，效率達到60%以上，實現能效優化。

電路設計與元件選擇

一個優秀的電源解決方案不僅需要高性能的芯片，還需要精心設計的電路和精選的元件。以下是BP85226D參考設計中的關鍵元件和設計要點：

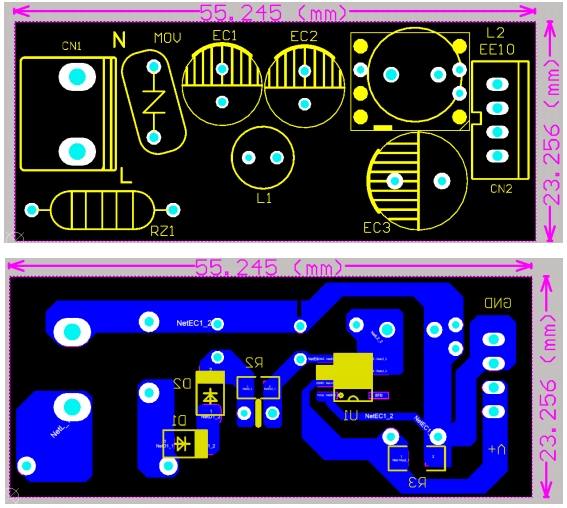

    PCB設計：采用單面板設計，尺寸為55mm*23mm，為元件布局和散熱提供足夠的空間。
    保險絲電阻（RX1）：2W，47R，用于過流保護，確保電路安全。
    電感（L1和L2）：L1為1mH色環電感，L2為700uH EE10，它們共同作用，確保電流的穩定供應。
    電解電容（EC1, EC2, EC3）：提供穩定的電壓和電流，減少紋波。
    電阻（R2和R3）：用于設定芯片的工作參數，確保輸出電壓的精確性。

性能測試與數據分析

性能測試是驗證電源設計是否達到預期效果的關鍵步驟。以下是BP85226D在5V/300mA應用中的部分性能測試數據：

    待機功耗（PSTDBY）：在230VAC輸入下，待機功耗僅為100mW，表現出色。
    效率測試：在不同輸入電壓下，效率均超過60%，顯示出高效率的電源轉換。
    輸出電壓調整率：在不同負載下，輸出電壓調整率低，說明電源穩定性好。
    輸出電壓紋波：在全負載下，紋波控制在50mV左右，遠低于規格要求，保證電源質量。

如果需要更詳細的關于晶豐明源產品型號參考設計，請聯系網站右側在線客服~

結論

BP85226D以其卓越的性能和穩定的輸出，成為設計5V/300mA電源解決方案的理想選擇。通過精心的電路設計和元件選擇，結合詳細的性能測試，我們可以確保電源系統的高效和穩定。隨著電子技術的不斷進步，BP85226D將繼續在電源管理領域發揮重要作用，為各種電子設備提供可靠的電源支持。
