在現代電子設備的設計中，封裝技術的選擇對于產品的性能、可靠性和空間利用效率起著至關重要的作用。PDFN5x6封裝作為一種小型化、高性能的封裝形式，近年來在電子行業中得到了廣泛應用。本文將詳細介紹PDFN5x6封裝的定義、尺寸以及其獨特的優勢。

PDFN5x6封裝的定義

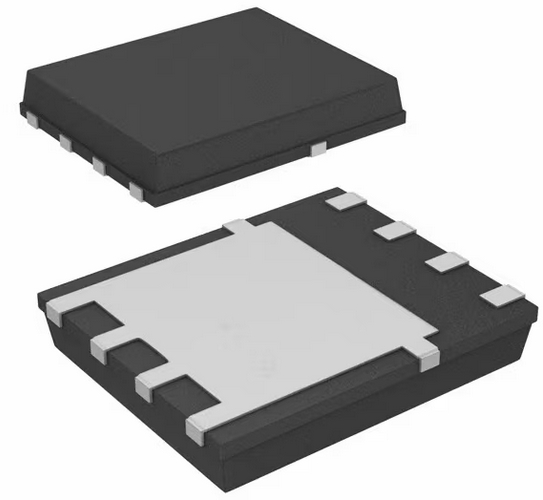

PDFN5x6封裝是一種專為中低壓功率器件設計的無引腳貼片封裝形式。它通常用于封裝功率MOSFET等半導體器件，能夠在有限的封裝尺寸內提供高效的電氣性能和散熱能力。這種封裝形式以其緊湊的尺寸和優異的性能，特別適用于需要高功率密度和高可靠性的應用場景。

PDFN5x6封裝的尺寸

PDFN5x6封裝的外形尺寸為長5.00mm、寬6.00mm、厚0.95mm，通常具有8個引腳。這種封裝形式通過優化封裝結構，極大地減少了器件的占位面積和厚度，使其能夠在緊湊的空間內實現高效的電氣連接。

PDFN5x6封裝的優點

體積小、重量輕

PDFN5x6封裝的體積小巧，重量極輕（約0.016克），能夠顯著減少電子設備的整體尺寸和重量。這種特性使得它特別適合用于便攜式設備、小型化電源模塊以及其他對空間要求嚴格的電子產品。

散熱性能優異

該封裝形式采用了先進的散熱設計，例如通過PCB銅箔散熱，能夠有效降低器件的溫升。這種設計不僅提高了器件的可靠性，還延長了其使用壽命。

低阻抗和低感抗

PDFN5x6封裝采用了Clip鋼夾封裝技術，能夠顯著降低封裝阻抗和感抗。這使得器件在高頻開關應用中表現出色，能夠有效減少開關損耗，提高系統效率。

高可靠性和良好的可焊性

該封裝形式具有高可靠性和良好的可焊性，能夠適應各種復雜的制造工藝。此外，PDFN5x6封裝的引腳設計能夠有效減少焊接應力，提高PCBA焊點的良率。

環保合規

PDFN5x6封裝的材料符合RoHS標準，無鉛無鹵素，符合環保要求。這使得它在電子產品的綠色設計中具有明顯的優勢。

廣泛的應用領域

PDFN5x6封裝適用于多種應用場景，包括開關電源、電機驅動、電池保護、功率管理等。其緊湊的尺寸和高效能使其成為現代電子設備設計中的理想選擇。

總結

PDFN5x6封裝以其小型化、高性能和高可靠性等特點，成為了現代電子設備設計中不可或缺的封裝形式。它不僅能夠滿足電子產品對空間和性能的雙重需求，還能在各種復雜的應用環境中保持穩定的性能表現。隨著電子技術的不斷發展，PDFN5x6封裝將繼續在功率器件領域發揮重要作用，為電子設備的小型化和高性能化提供有力支持。
